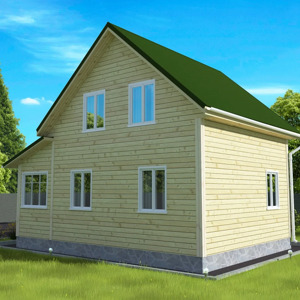

Проект ДМ-57. Полутораэтажный дачный дом с террасой

Артикул: 557

<Предыдущий

| Следующий >

Рейтинг:

(0 голосов)

Все изображения

Характеристики

Этажность:
С мансардой
Материал стен:
Каркас
Назначение:
Дачный дом
Архитектурные элементы:
Открытая терраса
Застекленная веранда
Высота 2-го этажа, м:
2.5

0 руб.

Количество:

Купить в один клик

Описание и комплектации дома
Коммуникации
Фундаменты
Параметры

Планировка первого этажа

Планировка второго этажа

Хотите построить дом? Оставьте заявку на расчет стоимости

Получить смету

Недорогой компактный полутораэтажный дом для для дачников, которые любят большую часть времени проводить на участке. Дом сохранит драгоценные квадратные метры на участке, но при этом в нем есть все необходимое для жизни, проект стоит рассмотреть семье, у которой ограничен бюджет, но нет сил больше ждать и копить, потому что очень хочется иметь свой дачный домик.

Просторный и очень светлый тамбур в котором можно обустроить места для хранения. Просторная кухня, обеденная зона, гостиная, спальня – все это можно реализовать на первом этаже дома.

Второй этаж свободной планировки

Если вы ищете небольшой, но уютный дом, обязательно рассмотрите этот проект!

При необходимости архитектор внесет изменения в проект под ваши вкусы и задачи, не снижая эксплуатационных характеристик дома.

КОМПЛЕКТАЦИИ	ЗАКРЫТЫЙ КОНТУР Без утепления Отделка фасадов	ТЕПЛЫЙ КОНТУР Утепление Подготовка под чистовую внутреннюю отделку	ДОМ С ОТДЕЛКОЙ Готовый дом Чистовая внутренняя отделка
Проектирование	Разделы: «Архитектурные решения»	Разделы: «Архитектурные решения»	Разделы: «Архитектурные решения»
СИЛОВОЙ КАРКАС
Основание (обвязка)	Доска сухая 50х150 мм, заводское антисептирование	Доска сухая 50х150 мм, заводское антисептирование	Доска сухая 50х150 мм, заводское антисептирование
Каркас внешних стен	Доска сухая 50х150 мм	Доска сухая 50х150 мм	Доска сухая 50х150 мм
Каркас перегородок	Доска сухая 40х100 мм	Доска сухая 40х100 мм	Доска сухая 40х100 мм
Стропильная система	Доска сухая 50х150 мм	Доска сухая 50х150 мм	Доска сухая 50х150 мм
ОТДЕЛКА ФАСАДОВ
Ветрозащита	Изоспан А или аналог	Изоспан А или аналог	Изоспан А или аналог
Контробрешетка	Брусок сухой 40х40 мм	Брусок сухой 40х40 мм	Брусок сухой 40х40 мм
Отделка фасада	Имитация бруса 20х145 мм	Имитация бруса 20х145 мм	Имитация бруса 20х145 мм
Отделка окон, дверей, углов	Строганная доска 20х95/120 мм	Строганная доска 20х95/120 мм	Строганная доска 20х95/120 мм
КРОВЛЯ
Гидроизоляция	Супердиффузионная мембрана Tyvek Soft	Супердиффузионная мембрана Tyvek Soft	Супердиффузионная мембрана Tyvek Soft
Контробрешётка	Брусок сухой 40х40 мм	Брусок сухой 40х40 мм	Брусок сухой 40х40 мм
Обрешетка	Доска сухая 25х120 мм	Доска сухая 25х120 мм	Доска сухая строганная 25х120 мм
Кровельный материал	Металлочерепица Ламонтерра® 0,45 мм	Металлочерепица Ламонтерра® 0,45 мм	Металлочерепица Ламонтерра® 0,45 мм
Свесы	500 мм	500 мм	500 мм
Отделка свесов крыши	Доска сухая строганная 20х95 мм	Доска сухая строганная 20х95 мм	Доска сухая строганная 20х95 мм
Лобовая	Доска сухая строганная 20х120 мм	Доска сухая строганная 20х120 мм	Доска сухая строганная 20х120 мм
УТЕПЛЕНИЕ ROCKWOOL Лайт Баттс Скандик
Пол 1-го этажа	-	150 мм	150 мм
Перекрытия	-	150 мм	150 мм
Внешние стены	-	150 мм	150 мм
Перегородки	-	100 мм	100 мм
Крыша	-	150 мм	150 мм
ВНУТРЕННЯЯ ОТДЕЛКА
Пароизоляция	-	Изоспан B или аналог	Изоспан B или аналог
Полы	-	-	Шпунтованная доска 36 мм
Стены	-	-	Имитация бруса 17х145 мм, камерной сушки
Перегородки	-	-	Имитация бруса 17х145 мм, камерной сушки
Потолки	-	-	Вагонка сорт АВ, камерной сушки
Санузлы	-	-	Вагонка сорт АВ, камерной сушки
ОКНА
ПВХ	Двухкамерные REHAU, 60 мм	Двухкамерные REHAU, 60 мм	Двухкамерные REHAU, 60 мм
Откосы внутренние	-	-	Доска сухая строганная
Наличники внутренние	-	-	Доска сухая строганная 20х120 мм
Отливы	Металлические	Металлические	Металлические
ДВЕРИ
Входная	Металлическая утепленная (пр-во РФ) / Металлопластиковая	Металлическая утепленная (пр-во РФ) / Металлопластиковая	Металлическая утепленная (пр-во РФ) / Металлопластиковая
Межкомнатные	-	-	Деревянные из массива сосны
Откосы внутренние	-	-	Доска сухая строганная
Наличники внутренние	-	-	Доска сухая строганная 20х120 мм
ТЕРРАСА/ЛОДЖИЯ
Настил пола	-	-	Террасная доска 28 мм, сосна
Отделка потолка	Доска сухая строганная 20х95 мм	Доска сухая строганная 20х95 мм	Доска сухая строганная 20х95 мм
Опорные столбы	Брус сухой строганный 140х140 мм	Брус сухой строганный 140х140 мм	Брус сухой строганный 140х140 мм
Ограждения	-	-	Перила: доска сухая строганная 45х145 мм Ограждения: доска сухая строганная 20х120 мм

Рассчитаем смету на строительство дома по вашему эскизу, проекту

Быстро

Удобно

Max

Позвонить

Телефон

Написать

info@nwst.ru

E-mail

Специальные предложения для вас

Высота стен 1,5-го этажа, м

Высота 1-го этажа, м

2.5

Инженерные коммуникации

1. Электроснабжение

Сборка распределительного щита;
Автоматические выключатели ABB;
Кабель ВВГнг;
Скрытый монтаж кабеля с затяжкой в гофру;
Розетки Legrand Etika (или аналог);
Выключатели Legrand Etika (или аналог)

2. Канализация

Разводка канализационных труб по точкам (скрытый монтаж);
Монтаж станции глубокой биомеханической очистки сточных вод

3. Водоснабжение

Монтаж входного фильтра;
Монтаж греющего кабеля;
Разводка труб водоснабжения по точкам;
Сборка коллектора (отсутствие стыков и тройников);
Подключение водонагревателя

4. Отопление

Подключение котла;
Сборка коллекторной группы;
Подключение автоматики безопасности котельной;
Монтаж труб для обвязки, запорной арматуры, фитингов, регулирующей и балансирующей арматуры;
Укладка водяного теплого пола/Подключение радиаторов с терморегуляторами

Фундамент

1. Винтовые сваи

Свая (диаметр 108 мм). Длина от 2,5 м;
Диаметр лопасти 300 мм;
Оголовок 250х250 мм;
Монтаж свай;
Цементирование полости сваи;
Монтаж оголовков

2. Сваи железобетонные

Железобетонная свая 150х150 мм, длина от 3,0 м;
Арматура класса AIII, диаметр 8 мм, класс бетона B25;
Забивка свай копером;
Монтаж оголовков

3. Ленточный фундамент

Разработка котлована;
Укладка геотекстиля;
Устройство песчаной подушки, 300 мм с трамбованием;
Устройство гравийной подушки, 100 мм с трамбованием;
Монтаж закладных под воду и канализацию;
Армирование: арматура AIII 12 мм; 2 ряда по 2 нитки;
Устройство продухов (отдушин);
Заливка фундамента сечением 300х500 мм. Бетон М-300 (класс В-22,5)

4. Плита монолитная

Разработка котлована;
Укладка геотекстиля;
Устройство песчаной подушки, 300 мм с трамбованием;
Устройство гравийной подушки, 100 мм с трамбованием;
Монтаж закладных под воду и канализацию;
Армирование: арматура AIII 12 мм; 2 ряда; ячейка 200х200 мм;
Заливка монолитной плиты толщиной 250 мм. Бетон М-300 (класс В-22,5)

5. Утепленная шведская плита (УШП)

Разработка котлована;
Укладка геотекстиля;
Устройство песчаной подушки, 300 мм с трамбованием;
Устройство гравийной подушки, 100 мм с трамбованием;
Монтаж закладных под воду и канализацию;
Армирование и заливка ребер жесткости 300х300 мм;
Укладка ЭППС 300 мм под плиту;
Армирование: арматура AIII 12 мм; 2 ряда; ячейка 200х200 мм;
Сборка коллектора, монтаж водяного теплого пола, ХВС, канализации, разводка кабелей электроснабжения;
Заливка монолитной плиты толщиной 150 мм. Бетон М-300 (класс В-22,5)
